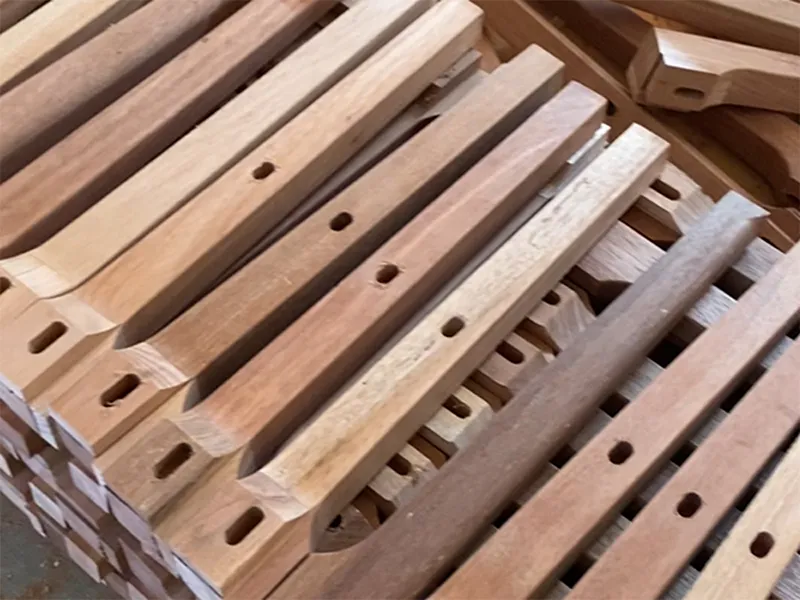

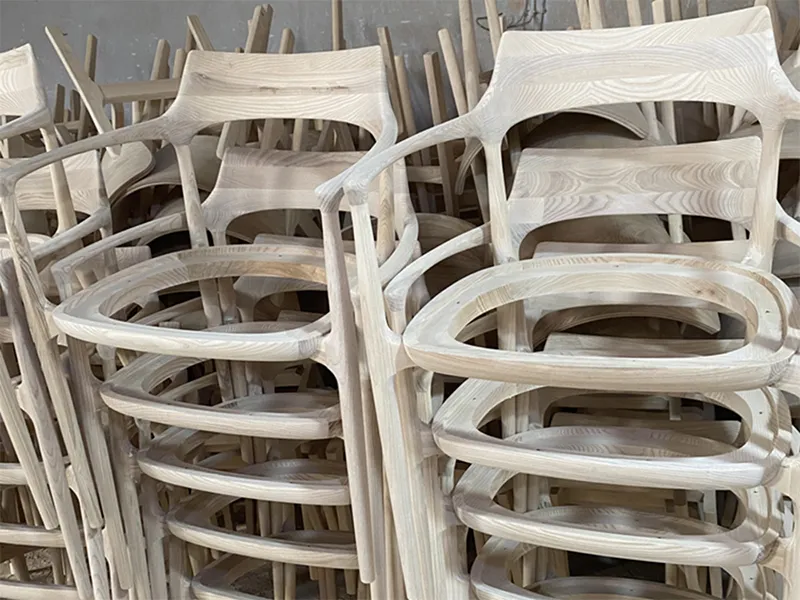

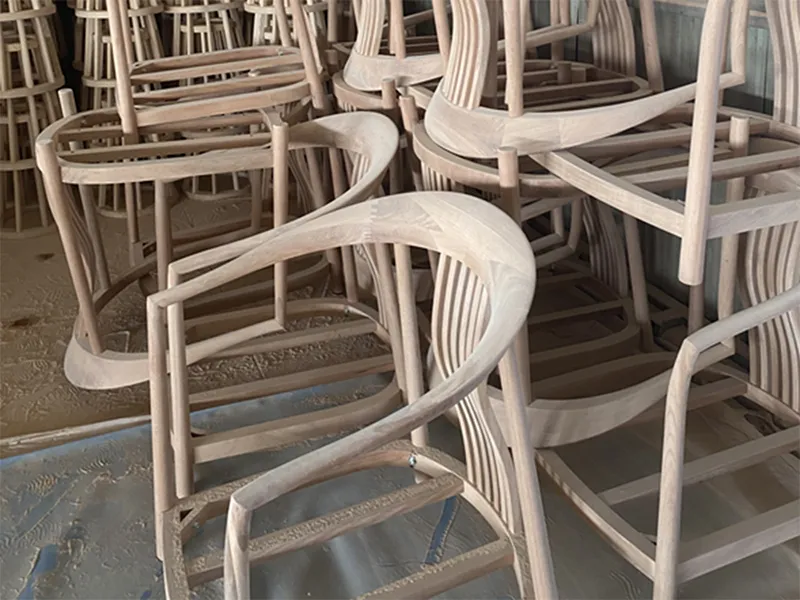

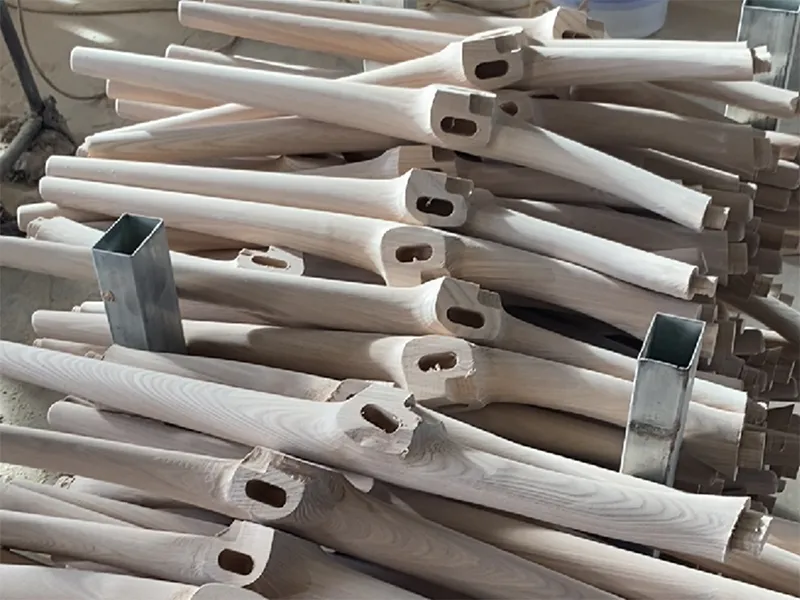

Muestras de productos terminados
Equipos principales

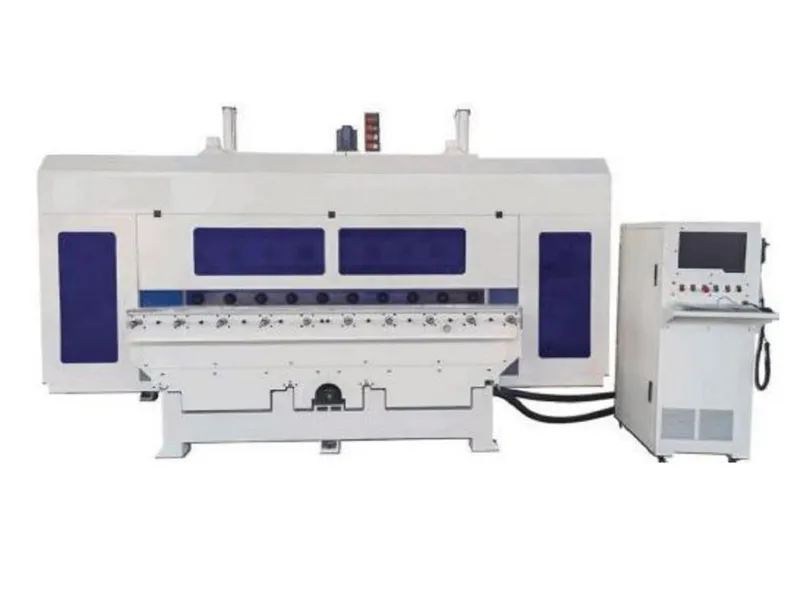

Centro de mecanizado CNC de 5 ejes, con 10 cabezales
Recorrido máx. del eje X:
1200mm
Recorrido máx. del eje Y:
2200mm
Recorrido máx. del eje Z:
400mm
Recorrido máx. del eje A:
±200°
Recorrido máx. del eje B:
Rotación continua
Espesor máx. de mecanizado:
150mm
Ancho máx. de la pieza:
150mm
Longitud máx. de mecanizado:
1000mm
Velocidad del motor:
18000/24000 rpm
Fuente de alimentación:
Trifásica 380V
Peso total de la máquina:
6000kg
Dimensiones de la máquina:
4300×2600×2600 mm

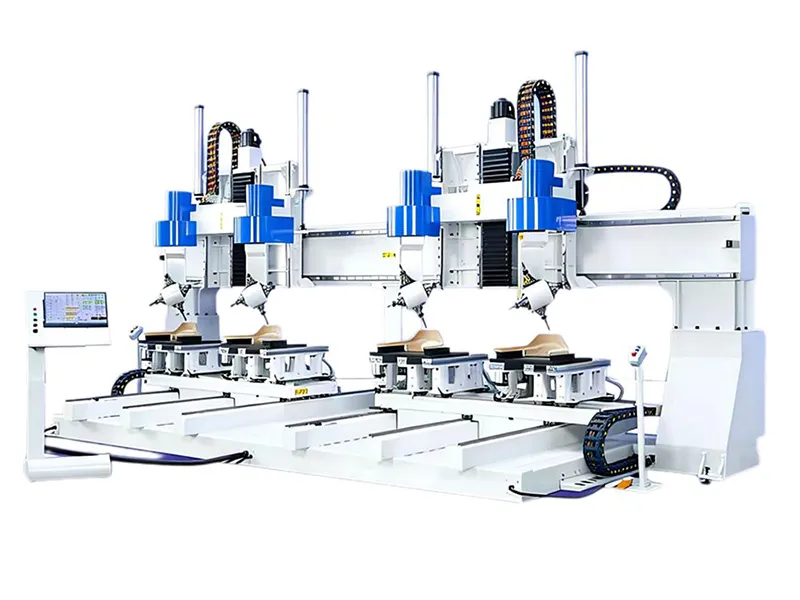

Centro de mecanizado CNC de 5 ejes- de doble canal 4 cabezales
| Tamaño máx. de la pieza | Modo 3 ejes, herramienta en vertical hacia abajo (horizontal × vertical × altura) | 800 mm × 1.800 mm × 350 mm |
| Modo 5 ejes, herramienta de 100 mm de longitud (horizontal × vertical × altura) | 750 mm × 1.400 mm × 350 mm | |
| Tamaño de mecanizado de cuatro estaciones (X × Y × Z) | 850 mm (X) × 1.250 mm (Y) × 500 mm (Z) | |
| Rango de recorrido de los ejes | Recorrido del eje X | 3.300 mm |
| Recorrido del eje Y | 2.200 mm | |
| Recorrido del eje Z | 850 mm | |
| Rango de rotación del eje A | ±400° | |
| Rango de rotación del eje C | ±400° | |
| Configuración del husillo | Diseño del husillo | Indexado a 90° |
| Tipo y potencia del motor | Motor de doble eje, 5,5 kW | |
| Velocidad del husillo | 18.000 rpm | |
| Pinza | ER32 | |
| Sujeción de la pieza | Sujeción de la pieza | Sujeción por vacío + sujeción por cilindro neumático |
| Alimentación eléctrica | Tensión y frecuencia de entrada | Trifásica CA 380 V / 50 Hz |
| Suministro de aire | Presión del aire de trabajo | 0,6-0,7 MPa |
| Dimensiones y peso de la máquina | Dimensiones de la máquina (L x An x Al) | 7.800 mm × 3.660 mm × 3.410 mm (apta para transporte en contenedor) |
| Peso aproximado de la máquina | 7.500 kg |
